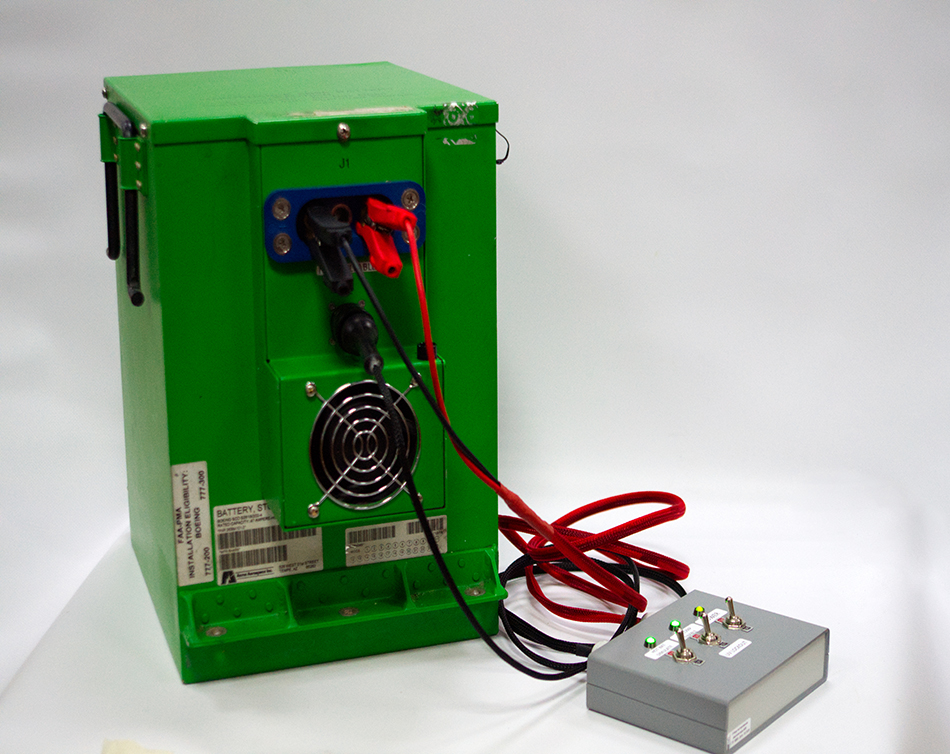

Стенд тестирования батареи 263BA101-2
Предназначен для выполнения процедуры тестирования батареи 263BA101-2, в соответствии с требованиями CMM (COMPONENT MAINTENANCE MANUAL) батареи 263BA101-2. При выполнении процедуры тестирования батареи стенд обеспечивает выполнение следующих функций.
• Заряд батареи
• Разряд батареи
• Контроль температуры батареи по встроенному в нее датчику температуры
• Тестирование работы встроенного вентилятора охлаждения батареи
В состав стенда тестирования батареи 263BA101-2 входят:
- Модуль контроля температуры АКБ
- Стенд для тестирования вентилятора батареи 263BA101-2
- Авиационное зарядно-разрядное устройство модель AS-40/60-RCH

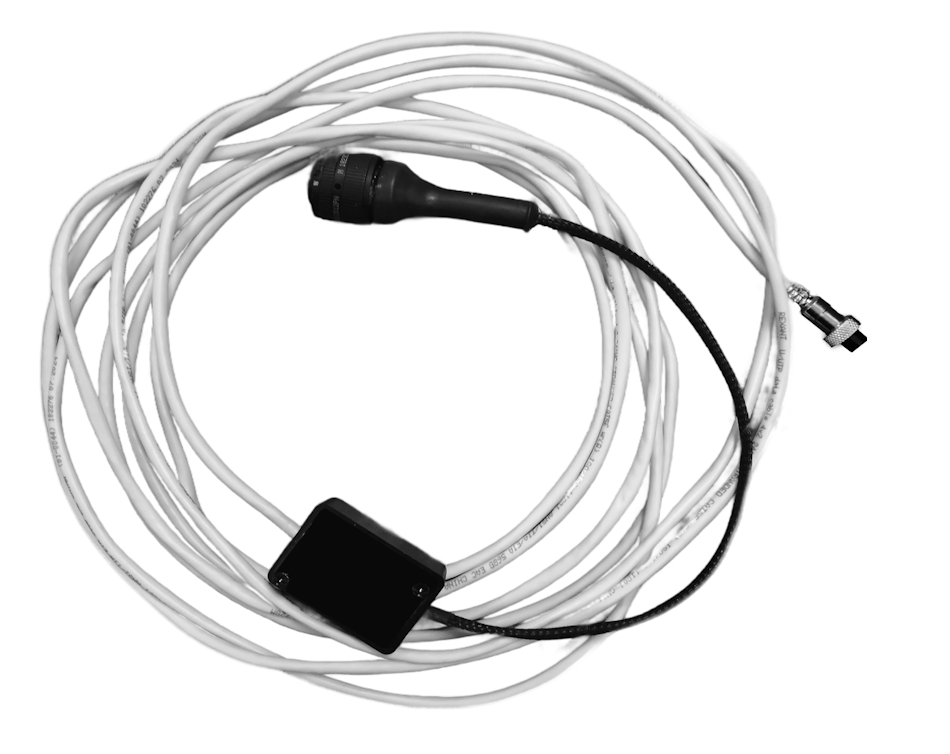

Модуль контроля температуры АКБ
Предназначен считывания температуры со встроенного в АКБ датчика температуры и передачи информации о температуре по интерфейсу CAN 2.0 ISO11898-2 в зарядно-разрядное устройство.
Модуль контроля температуры АКБ подключается к аккумуляторной батареи 263BA101-2 посредством соединителя MS24266R12B12PN.
Технические характеристики:
- напряжение питания 5...16 В
- диапазон измеряемой температуры от 0ºС до +150ºС
- погрешность измерений в диапазоне ±1,0ºС
- Размеры модуля: 51х36х20 мм
- Длина интерфейсного кабеля 5 м

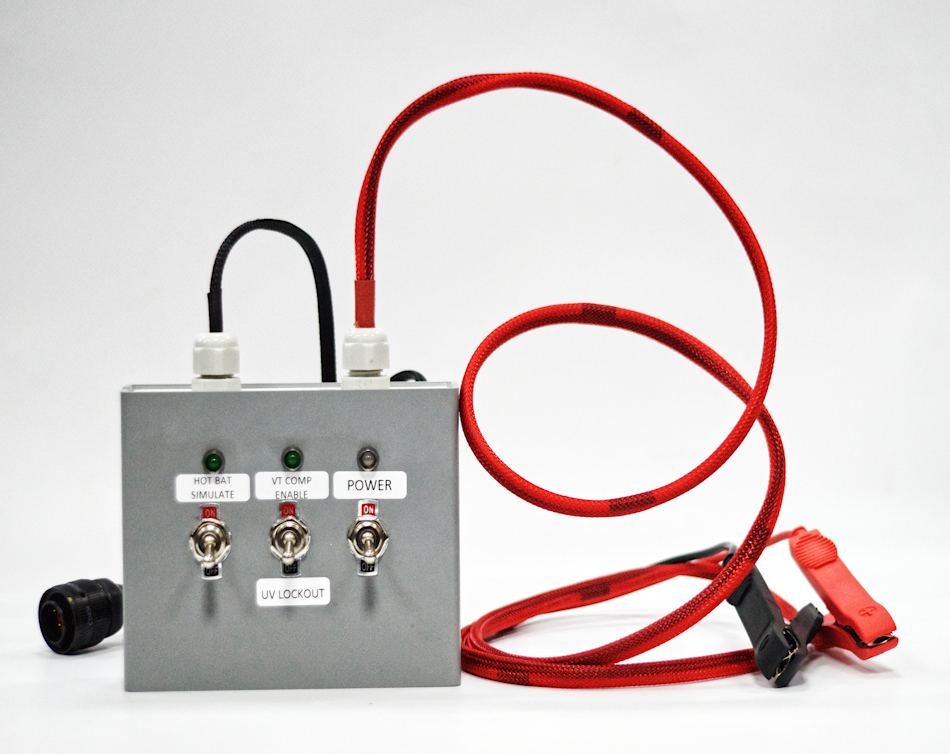

Стенд для тестирования вентилятора батареи 263BA101-2
предназначен для выполнения процедуры тестирования, встроенного в аккумуляторную батарею 263BA101-2 вентилятора охлаждения в соответствии с требованиями Руководства по техническому обслуживанию батареи 263BA101-2.
Питание стенда осуществляется от тестируемой батареи.
Стенд подключается к аккумуляторной батареи 263BA101-2 посредством соединителя MS24266R12B12PN и двух зажимов типа «крокодил».
Опционально, функции стенда могут быть дополнены в части:
- считывания температуры со встроенного в АКБ датчика температуры;
- передачи информации о температуре по интерфейсу CAN 2.0 ISO11898-2;
- управления стендом по интерфейсу CAN 2.0 ISO11898-2.
Технические характеристики:
- напряжение питания 5...40 В
- размеры корпуса: 40х110х35мм
- длина кабелей подключения: 1 м
Авиационное зарядное-разрядное устройство
Зарядное-разрядное разоработано специально для обслуживания батареи 263BA101-2 и обеспечивает ток заряда 62.5А, ток разряда 47А.
Стенд может быт укомплектован зарядно-разрядным устройством стоечного исполнения или портативного:
